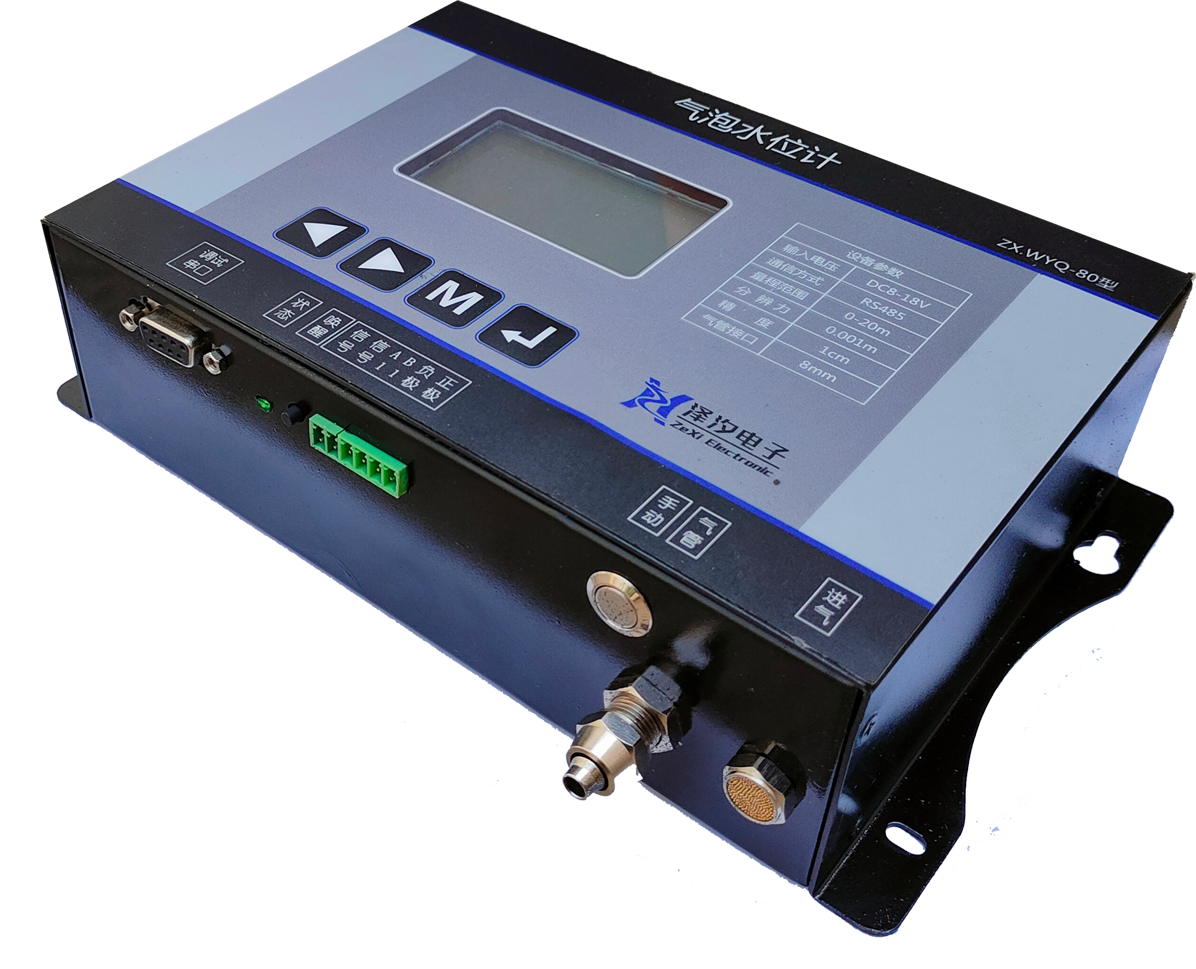

气泡式水位计

    ZX.WYQ-80型气泡水位计适用于需要连续精确测量水位的环境，因不需要建水位井，对水 文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测，气泡式水位 计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等 特点。ZX.WYQ-80型水位计采用CHR1000数字式硅电容充油芯体作为压力检测单元。CHR1000数字 式硅电容充油芯体是利用当前世界领先工艺3D-MEMS技术生产的数字式硅电容传感器作为感应 器件而发明的数字式充油芯体。由于数字式硅电容的高集成化和3D-MEMS技术特点，在对测点 压力测量的同时对测点温度也进行测量，压力测量具有很高的精度一般为0.05%，相对较其他 传感器还具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。

基本工作原理

气泡式水位计内部的气泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在 气室里，气泡均匀地冒出来进入水中。 气泡室孔上水的液位（h）与测量管内流体静压（P）建立关系如下： P=ρgh 那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在 一定的线性关系。通过测量测管内的空气压力，就可以换算出当前的水位了。这就是气泡式水 位计测量液位的基本原理。

产品特点

 超低功耗静态电流≤15mA

 宽电压设计：8VDC～18VDC，正常12VDC，具有反接保护、过压过流保护和雷击浪涌吸 收能力；

 宽量程 0～10m，0～20m，0～40m，0～80m可选

 多通讯方式数字：485（MODBUS），模拟：4～20mA

 多工作模式: 定时采集，定量采集

 支持实时采集按键，短按实时采集，长按校准传感器

 支持按键配置传感器参数，可现场配置波特率、地址、采集参数等信息。

 支持大屏液晶显示设备水位信息、状态、配置参数等。

 内嵌时钟模块

 工作状态指示

 64Mb固态存储循环记录15万条数据

 多参数可设置水密度，测量间隔，触发间隔，设备时间，通讯地址（数字）

 安装及使用简单。

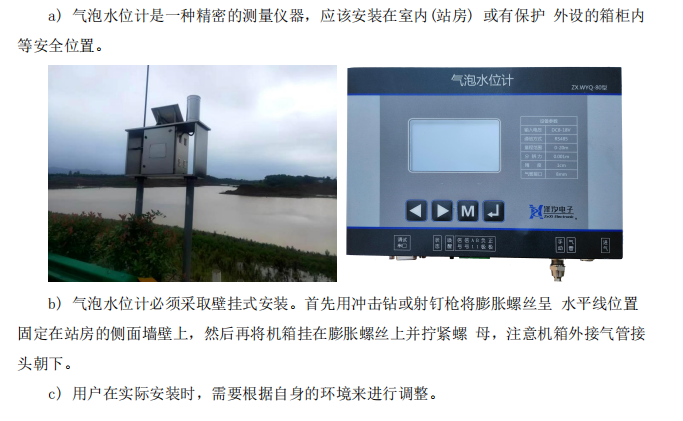

气泡水位计使用环境要求
